Гибкий соединитель воздуховода
Для изоляции вибраций и шумов, вызванных приточно-вытяжными установками, вентиляторами и другим оборудованием, настоятельно рекомендуется устанавливать герметичное гибкое соединение между выходом устройства и воздуховодом. Это соединение, состоящее из ткани, прикрепленной к листу металла с обеих сторон, называется «Гибкий соединитель воздуховода». Обычным сырьем для гибких соединителей воздуховодов являются листы оцинкованной стали и огнестойкая ткань GC-PV (полиэстер винил), GC-SI (силикон), GC-NE (неопрен), GC-CV (холст). Его можно установить между вентиляторами или аналогичным оборудованием.

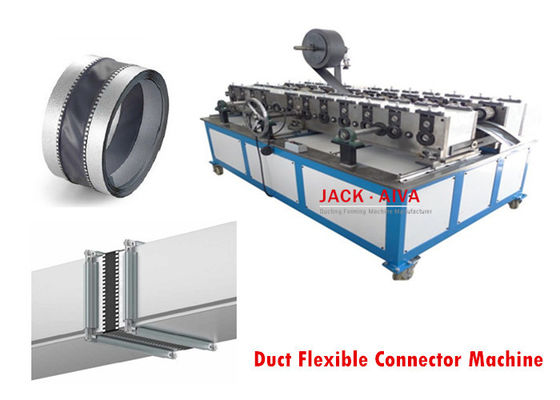

АвтоматическийЛиниядля производстваВоздуховод HVACгибкий соединительы
Автоматическая линия по производству гибких соединителей воздуховодов состоит из разматывателя, гидравлического пробивного пресса, профилегибочной машины и высечки, резака, а затем перемотки ленты. Если у клиента большое количество производства гибких соединителей воздуховодов, это подходящее решение. Конечные продукты, включая пробивку и резку, могут быть выполнены одной линией.
Технологический процесс
Профилегибочная машина для гибких соединителей воздуховодовв основном состоит из конического оборудования, направляющего оборудования, системы выравнивания, пробивки, системы профилирования, системы резки, штабелирующего оборудования, гидравлической станции, системы электрического управления.
Основные параметры машины для гибких соединителей воздуховодов
| ПУНКТ |
СОДЕРЖАНИЕ |
| Сырье |
ОЦИНКОВАННАЯ СТАЛЬ DC51+Z; 0,4-0,8 мм
Может быть спроектирован в соответствии с запросом клиента.
|
| Скорость линии |
5-7 м/мин |
| Станции формовочных роликов |
12 станций x 2 (двухлинейные станции на основной профилегибочной машине) |
| Материал формовочного ролика |
GCR15 в качестве сырья, твердость HRC60-62 после обработки, |
| Материал вала |
Качественная сталь Ф40 мм, сталь 45# |
| Главный двигатель |
3 кВт + 0,75 кВт |
| подходит для размера материала |
- Диапазон ширины гибкой огнестойкой ткани (средняя сторона): 100----300 мм;
- диапазон ширины металлической полосы: 50-150 мм;
- диапазон толщины металлической полосы: 0,4-0,8 мм
|
| Размеры основной машины |
3500*1300*1300 мм
|
| Вес |
2500 кг
|
Применение гибких соединителей воздуховодов HVAC
Гибкий соединитель воздуховода предназначен для легкого и экономичного формирования гибких соединений любого размера на
заводе или на месте. Гибкие соединения устанавливаются между вентиляторами (или аналогичным оборудованием) для предотвращения передачи вибрации,
шума и дребезжания в остальную часть системы кондиционирования воздуха.
- Гибкий соединитель воздуховода для прямоугольных воздуховодов и элементов
Он изготовлен из профиля PQ и углов NQ, соединенных гибким соединением AMT. Прямоугольные гибкие соединители воздуховодов могут использоваться для соединения вентиляционных каналов, но прежде всего они используются для устранения вибраций, вызванных приточно-вытяжными установками и вентиляторами.
- Гибкий антивибрационный соединитель воздуховода для соединения двух спиральных или простых круглых воздуховодов
Он имеет концы-штуцеры и оснащен уплотнением. Гибкая часть изготовлена из гибкого соединителя воздуховода AMT - соединения, состоящего из стекловолоконной ткани, покрытой ПВХ, полиуретаном, неопреном или силиконовым покрытием, и двух полос листового металла с обеих сторон.
ТЕГ: Машина для гибких соединителей воздуховодов HVAC,Гибкий соединитель воздуховода
